Una losa de fundación para un galpón logístico cerca del puerto evidenció asentamientos diferenciales a los tres meses de operación. La causa no fue el diseño estructural sino la densificación heterogénea del relleno de apoyo, ejecutado con material de empréstito local no controlado. En Antofagasta, donde la matriz granular convive con costras salinas y humedad ambiental inferior al 10%, el control de compactación mediante el ensayo de densidad de campo con cono de arena se vuelve indispensable para verificar que cada capa alcance el porcentaje del Proctor estándar especificado en planos. Un monitoreo sistemático con este método, complementado con ensayos de granulometría para validar la curva del material colocado, permite detectar desviaciones antes de recibir hormigones y evita costosas reparaciones posteriores en radieres, pavimentos y plateas de fundación.
En suelos salinos de Antofagasta, la densidad de campo no solo verifica compactación: detecta segregación de finos que anticipa colapsos por humedecimiento futuro.
Metodología y alcance

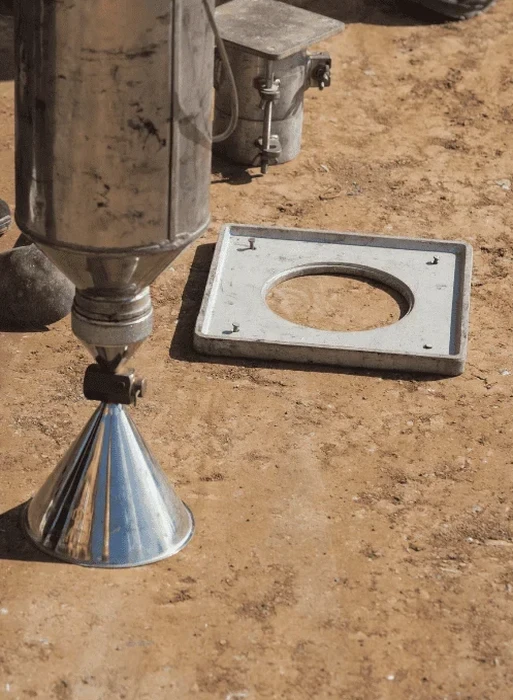

La ejecución del ensayo de densidad de campo en Antofagasta enfrenta condiciones particulares que exigen un protocolo más riguroso que en la zona central. La arena estandarizada Ottawa C-109 o similar debe mantenerse con humedad controlada para preservar su densidad calibrada, porque el ambiente hiperárido de la ciudad —con precipitaciones anuales que apenas superan los 4 mm— reseca el material y altera la relación masa-volumen si no se almacena en envases herméticos entre determinaciones. El procedimiento sigue la normativa NCh1508, que establece la excavación de un pequeño pozo de sección troncocónica, extracción cuidadosa de todo el material húmedo, secado en horno y pesaje para obtener la densidad húmeda in situ, mientras el volumen del hueco se determina vertiendo la arena calibrada a través del cono metálico. El resultado se contrasta con la densidad máxima seca obtenida en laboratorio mediante el Proctor modificado (NCh1534/2), y el grado de compactación exigido suele fijarse en 95% o 98% según la categoría de la obra. En proyectos viales sobre la meseta costera, donde la rasante se apoya en depósitos aluviales gruesos con bolones dispersos, puede requerirse un ensayo de reemplazo con membrana de agua cuando el diámetro máximo supera las 2 pulgadas y el cono de arena pierde representatividad.
Preguntas frecuentes
¿Cada cuántos metros cuadrados se debe realizar un ensayo de densidad de campo en una faena de Antofagasta?
La frecuencia la define la Inspección Técnica de Obras según el tipo de estructura, pero en rellenos masivos se aplica típicamente un control cada 250 m² por capa compactada, intensificándose a un ensayo cada 150 m² en zonas de borde, encuentros con muros y áreas de alta carga. En plataformas industriales de la zona norte de Antofagasta hemos ejecutado grillas más densas cuando el material de empréstito presenta variabilidad granulométrica visible.
¿Qué norma chilena regula el ensayo de cono de arena?
La norma que establece el procedimiento es la NCh1508.Of2008, que detalla la excavación del pozo, la determinación del volumen mediante arena calibrada y el cálculo de la densidad húmeda y seca. El grado de compactación se obtiene por comparación con la densidad máxima seca del Proctor Modificado, regido por la NCh1534/2.
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Antofagasta?
El valor unitario por punto de ensayo se sitúa entre $55.000 y $78.000, dependiendo de la cantidad de puntos contratados, la distancia al yacimiento de empréstito y la necesidad de ensayos complementarios como Proctor de referencia o análisis de sales sobre la misma muestra.
¿El cono de arena funciona en suelos con gravas gruesas o bolones?
El método pierde precisión cuando el diámetro máximo del árido supera las 2 pulgadas, porque la arena calibrada no reproduce fielmente el volumen de un hueco con superficies muy irregulares. En esos casos, frecuentes en los depósitos aluviales de la meseta costera de Antofagasta, se recomienda el método de reemplazo con membrana de agua o la excavación de pozos de mayor sección.
¿Por qué es crítico controlar la compactación en suelos salinos como los de Antofagasta?
Porque un relleno bien compactado pero con alto contenido de sales solubles puede expandirse o colapsar si posteriormente se humedece por una filtración. El control de densidad verifica la estabilidad mecánica inmediata, pero debe acompañarse de un análisis químico para asegurar que el material no generará deformaciones diferidas por hidratación de sulfatos o cloruros.
